Jako dostawca promieniowych pomp cylindrycznych często otrzymuję zapytania od klientów dotyczące sposobu obliczenia natężenia przepływu tych pomp. Zrozumienie natężenia przepływu ma kluczowe znaczenie dla prawidłowego zaprojektowania systemu, zapewniając, że pompa będzie w stanie spełnić wymagania aplikacji. W tym poście na blogu przeprowadzę Cię przez proces obliczania natężenia przepływu promieniowej pompy cylindrycznej, podając niezbędne wzory i wyjaśnienia.
Zrozumienie podstaw promieniowej pompy cylindrycznej
Zanim zagłębimy się w obliczenia natężenia przepływu, przyjrzyjmy się pokrótce podstawowej zasadzie działania promieniowej pompy cylindrycznej. Promieniowa pompa cylindryczna składa się z zestawu cylindrów rozmieszczonych promieniowo wokół centralnej osi. Każdy cylinder zawiera tłok, który wsuwa się i wysuwa z cylindra wraz z obrotem wału pompy. Tłoki są połączone z krzywką lub tarczą sterującą, która przekształca ruch obrotowy wału w ruch liniowy tłoków.
Gdy tłoki wchodzą i wychodzą z cylindrów, wytwarzają działanie pompujące, które wciąga płyn do cylindrów przez otwór wlotowy i usuwa go przez otwór wylotowy. Natężenie przepływu pompy zależy od objętości płynu wypartego przez tłoki w jednostce czasu.
Czynniki wpływające na natężenie przepływu promieniowej pompy cylindrycznej
Na natężenie przepływu promieniowej pompy cylindrycznej może wpływać kilka czynników, w tym:
- Objętość wyporu:Objętość wyporowa pompy to objętość płynu wypartego przez każdy tłok podczas jednego pełnego skoku. Zwykle mierzy się go w centymetrach sześciennych na obrót (cc/obr) lub calach sześciennych na obrót (in³/obr.). Objętość skokowa promieniowej pompy cylindrowej jest określona przez wielkość cylindrów, długość skoku tłoków i liczbę cylindrów w pompie.
- Prędkość obrotowa:Prędkość obrotowa wału pompy, mierzona w obrotach na minutę (RPM), bezpośrednio wpływa na natężenie przepływu pompy. Wraz ze wzrostem prędkości obrotowej tłoki szybciej wchodzą i wychodzą z cylindrów, co skutkuje większym natężeniem przepływu.
- Wydajność wolumetryczna:Sprawność objętościowa pompy jest miarą tego, jak skutecznie pompa przekształca moc wejściową na przepływ płynu. Uwzględnia takie czynniki, jak wyciek, straty kompresyjne i lepkość płynu. Sprawność objętościowa promieniowej pompy cylindrycznej jest zwykle wyrażana w procentach i może wynosić od 80% do 95%.
Obliczanie teoretycznego natężenia przepływu promieniowej pompy cylindrycznej
Teoretyczne natężenie przepływu promieniowej pompy cylindrycznej można obliczyć za pomocą następującego wzoru:
[Q_{th} = V_d \times n]
Gdzie:
- (Q_{th}) to teoretyczne natężenie przepływu w litrach na minutę (L/min) lub galonach na minutę (GPM).
- (V_d) to objętość wyporowa pompy w centymetrach sześciennych na obrót (cm3/obr.) lub calach sześciennych na obrót (in³/obr.).
- (n) to prędkość obrotowa wału pompy w obrotach na minutę (RPM).
Weźmy przykład ilustrujący sposób użycia tej formuły. Załóżmy, że mamy promieniową pompę cylindryczną o pojemności skokowej 50 cm3/obr. i prędkości obrotowej 1500 obr./min. Teoretyczne natężenie przepływu pompy można obliczyć w następujący sposób:
[Q_{th} = 50 \text{ cm3/obr.} \times 1500 \text{ obr/min} = 75 000 \text{ cm3/min}]
Aby przeliczyć natężenie przepływu z centymetrów sześciennych na minutę na litry na minutę, dzielimy przez 1000:
[Q_{th} = 75 000 \text{ cm3/min} \div 1000 = 75 \text{ l/min}]
Obliczanie rzeczywistego natężenia przepływu promieniowej pompy cylindrycznej
Rzeczywiste natężenie przepływu promieniowej pompy cylindrycznej jest zwykle niższe niż teoretyczne natężenie przepływu ze względu na czynniki takie jak wycieki, straty sprężania i lepkość płynu. Aby obliczyć rzeczywiste natężenie przepływu, należy wziąć pod uwagę wydajność objętościową pompy. Rzeczywiste natężenie przepływu można obliczyć za pomocą następującego wzoru:
[Q_{akt} = Q_{th} \times \eta_v]
Gdzie:
- (Q_{act}) to rzeczywiste natężenie przepływu w litrach na minutę (L/min) lub galonach na minutę (GPM).
- (Q_{th}) to teoretyczne natężenie przepływu w litrach na minutę (L/min) lub galonach na minutę (GPM).
- (\eta_v) to wydajność objętościowa pompy wyrażona w postaci ułamka dziesiętnego.
Kontynuujmy poprzedni przykład i załóżmy, że wydajność objętościowa pompy wynosi 90% (lub 0,9). Rzeczywiste natężenie przepływu pompy można obliczyć w następujący sposób:
[Q_{akt} = 75 \text{ l/min} \times 0,9 = 67,5 \text{ l/min}]
Uwagi dotyczące obliczania natężenia przepływu
Obliczając natężenie przepływu promieniowej pompy cylindrycznej, należy wziąć pod uwagę następujące kwestie:
- Warunki pracy:Na natężenie przepływu pompy mogą wpływać warunki pracy, takie jak ciśnienie, temperatura i lepkość płynu. Wyższe ciśnienia i lepkości mogą zmniejszyć wydajność objętościową pompy, co skutkuje niższym natężeniem przepływu.
- Konstrukcja pompy:Konstrukcja pompy, w tym rozmiar i kształt cylindrów, typ tłoków i rozmieszczenie zaworów, może również wpływać na natężenie przepływu. Różne konstrukcje pomp mogą mieć różną wydajność objętościową i charakterystykę przepływu.
- Wymagania systemowe:Natężenie przepływu pompy należy dobrać w oparciu o wymagania układu hydraulicznego. Ważne jest, aby upewnić się, że pompa może zapewnić wystarczający przepływ, aby spełnić wymagania systemu we wszystkich warunkach pracy.
Powiązane produkty

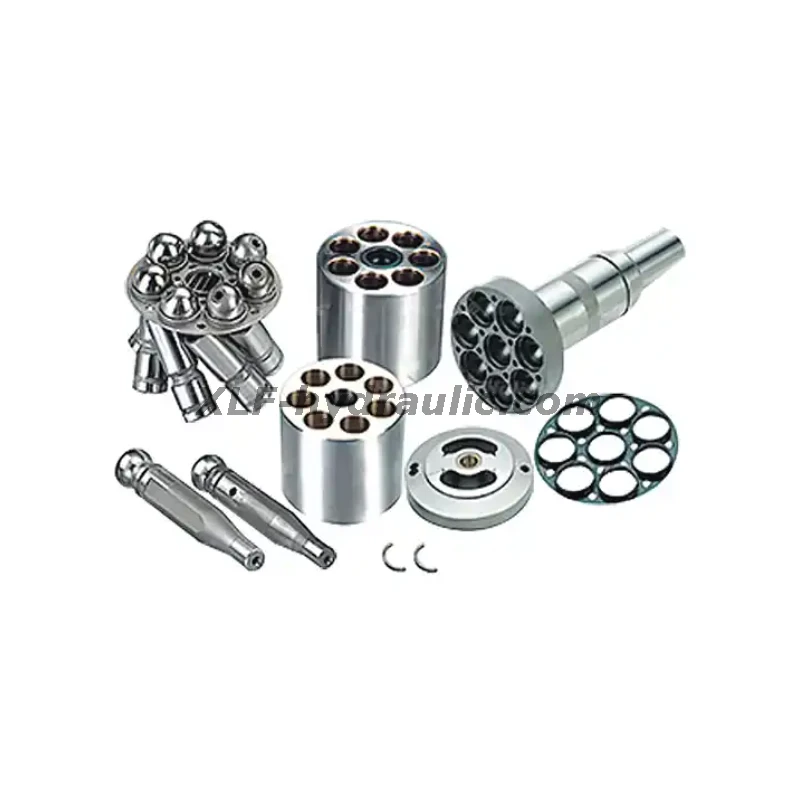

Jeżeli interesują Państwa inne rodzaje pomp hydraulicznych, w naszej ofercie znajduje się również szeroka gama produktów, m.inHydrauliczna pompa łopatkowa Denison Series T7B T7BS do maszyn przemysłowych,Pompa o zmiennym wydatku serii Rexroth A11VLO do koparki podsiębiernej, ICzęści zamienne Rexroth do wygiętych pomp tłokowych osiowych serii A2V12. Pompy te zostały zaprojektowane w celu zapewnienia niezawodnej i wydajnej pracy w różnych zastosowaniach przemysłowych.
